Умные счетчики электроэнергии: полезное и удобное приспособление

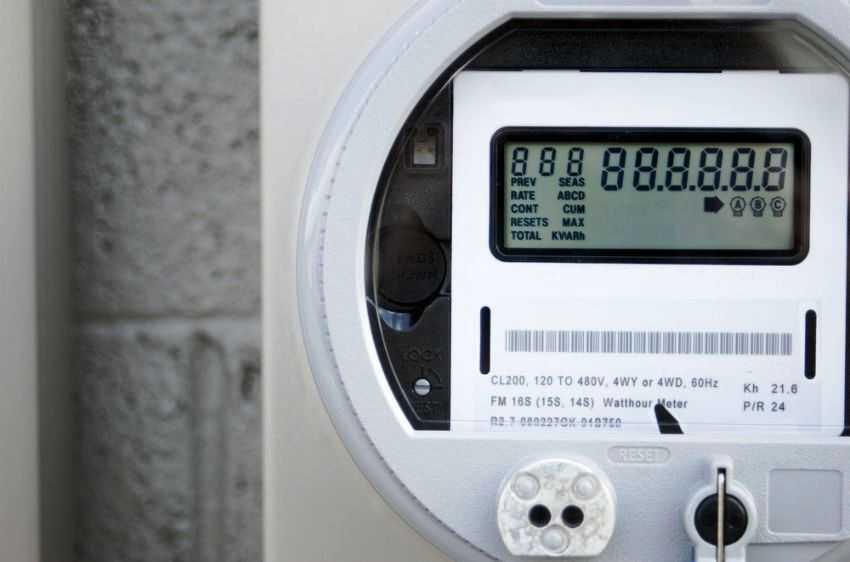

Что такое умные счетчики?

Умные счетчики (также известные как датчики энергии) — это электронные устройства, которые отслеживают потребление электроэнергии, газа и воды в доме. Они автоматически собирают информацию о вашем потреблении и отправляют ее вашему поставщику энергии по беспроводной сети. Они постепенно заменяют устаревшие аналоговые датчики, обеспечивая точные измерения потребления в реальном времени и устраняя необходимость в ежемесячных оценках и посещениях домов сборщиками.

Использование датчиков энергии является критически важным обновлением системы и неотъемлемой частью усилий по предоставлению более эффективных, надежных и низкоэмиссионных решений для клиентов. Поэтому правительство преследуют свои цели по внедрению умных счетчиков в домохозяйствах. В России они должны быть установлены на 80% к 2026 году, при нынешнем уровне распространения ниже 9% . Министерство энергетики также прогнозирует, что введение новых счетчиков ускорит процесс смены поставщиков электроэнергии и побудит граждан быть более активными в этой области.

Хотя интеллектуальные счетчики играют ключевую роль в переходе энергетической отрасли в 21 век, их реализация вызывает споры.

Порядок выполнения работ

Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

Первый шаг — подача заявления

Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

В документах обязательно указаны:

Тип устройства, количество фаз и тарифов.
Устройство защиты ввода.
Площадь поперечного сечения и длина проводки.
Наименование панели (коробки).

Второй шаг — монтаж

Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

Во время ручной установки прибора следует соблюдать следующие факторы:

Монтаж нового оборудования проводится при отсутствии электричества в сети.
Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
Входная цепь включается в автомат защиты, затем к прибору.
Металлические корпуса требуется заземлить.
Выходная цепь подключается ко входному автомату.
Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
Перед включением электрической сети для потребления производится пробный запуск.

Третий шаг — заявление на пользование прибором

По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.
В заявление необходимо указать:

Фамилию, имя и отчество заявителя.
Номер договора.
Адрес строения и контактный телефон лица.
В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

Четвертый шаг — составление акта осмотра и пломбирование прибора

Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.

Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.

Оплата электрической энергии начинается с момента составления акта, что указывается в документе.

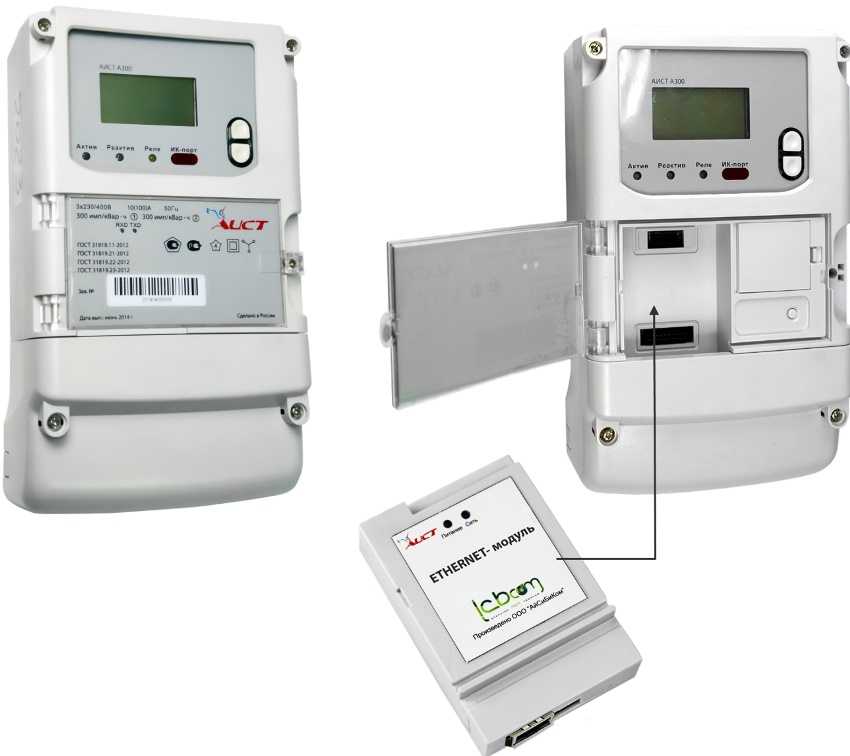

От AMR к AMI

Первоначально процесс перехода от ручного считывания к системам AMR рассматривался просто как способ сокращения расходов на оплату труда. Однако по мере того как обслуживающие компании стали осознавать потенциальные преимущества технологии AMR, среди которых — возможность организации гибкой ценовой политики для повышения КПД, мгновенное оповещение об обнаружении сбоев и повышенная точность снимаемых показаний, позволяющая собирать статистику энергопотребления в сети, ситуация начала меняться.

Вместо AMR иногда используют понятие усовершенствованной измерительной инфраструктуры (Advanced Metering Infrastructure, AMI), подчеркивая тем самым процесс эволюции простого удаленного считывания показаний датчиков. Сетевые измерительные системы типа AMI могут быть реализованы на основе различных технологий — от спутниковой до недорогой радиосвязи. Среди развивающихся на сегодняшний день направлений доминируют радиосвязь в нелицензируемом диапазоне ISM (Industrial, Scientific, Medical) и связь по линиям электропитания (Power Line Carrier, PLC).

При организации сбора данных посредством радиосвязи для передачи показаний счетчика используются недорогие маломощные радиопередатчики, а в случае PLC данные транслируются непосредственно по сети электропитания. Компанией Analog Devices разработаны решения для обеих технологий: семейство трансиверов ближнего радиуса действия ADF7xxx для сегмента радиосвязи в диапазоне ISM и семейство SALEM на базе процессоров Blackfin для сегмента PLC.

Каждая из этих технологий имеет свои достоинства и недостатки. Так, для счетчиков воды и газа по соображениям безопасности предпочтительнее использовать радиосвязь, так как наличие силовой сети вблизи воды или газа нежелательно. Кроме того, со счетчиками воды могут возникать дополнительные сложности, поскольку они часто находятся под землей. Для счетчиков электроэнергии одинаково годятся обе технологии, причем в Северной Америке предпочтение отдается радиосвязи, а в Европе — технологии PLC.

В США к одному трансформатору обычно подключается небольшое количество домов, поэтому решение на основе PLC менее оправдано с экономической точки зрения. В некоторых реализациях обслуживающие компании разворачивают AMI на основе комбинации двух технологий: сеть электропитания используется для связи между устройством сбора данных и счетчиком электроэнергии, а радиосвязь используется для связи между счетчиком электроэнергии и другими счетчиками и устройствами, находящимися в доме. На Google Maps есть интересная страница, которая показывает самые последние данные о глобальном покрытии развернутых и тестируемых систем AMR/AMI.

Учет расхода электричества

Право самостоятельного учета электроэнергии у собственников появилось после 2012 года, до этого работники энергоснабжающей организации были обязаны ежемесячно снимать показания счетчиков для формирования квитанций и выставления счетов.

Сейчас стало нормой каждый месяц самостоятельно снимать показания счетчика. В такие же сроки передаются показания со счетчиков горячей/холодной воды и газа, установку которых пока не сделали обязательной.

Но за работниками энергоснабжающей организации сохранились обязанности контроля за выполнением своих обязанностей жильцами. Не реже, чем раз в 6 месяцев они делают сверку приборов учета на достоверность показаний. Почти везде счетчики располагают на площадке этажа, в общем коридоре соседних квартир, общеквартирном щите или в ящике на улице, установленном на вводе линии в частный дом.

Если же щит будет находиться внутри квартиры или дома, то владельцу придется впустить представителей компании – поставщика или ЖЭКа. Для предупреждения незаконного проникновения мошенников в квартиру, следует тщательно проверять предъявляемые удостоверения проверяющих и делать звонки в офис организации для уточнения информации.

Показания владельцами квартир должны сниматься и передаваться каждый месяц с 15 по 25 число. В случае, если показания приборов учета вовремя не поступят в энергоснабжающую организацию, то к оплате в течение 6 месяцев будут начислены средние суммы. Через полгода в квитанции указывают принятые работником энергоснабжающей организации нормативы.

Если возникает подозрение о неверных данных электросчетчика, то поставщик электроэнергии может установить антимагнитную пломбу.

Функционирование счетчиков и их отличия

Существуют следующие варианты электросчетчиков:

механический;
электронный;
электромеханический (появился для замены механических).

Внешний облик электросчетчика не имеет принципиального значения, ведь снять показания получится с любого прибора

Механические счетчики поэтапно заменяют современными приборами. Причиной тому является ощутимая погрешность при эксплуатации. Работает механизм при воздействии силового поля, которое создает индуктивная катушка. Так, сначала ток проходит через катушку, создает магнитное поле, которое приводит в движение металлический диск с шестеренкой. Эта шестеренка уже сдвигает ролики с изображением чисел

Именно на них пользователи обращают внимание, когда требуется снять данные прибора

Механические счетчики постепенно утрачивают популярность

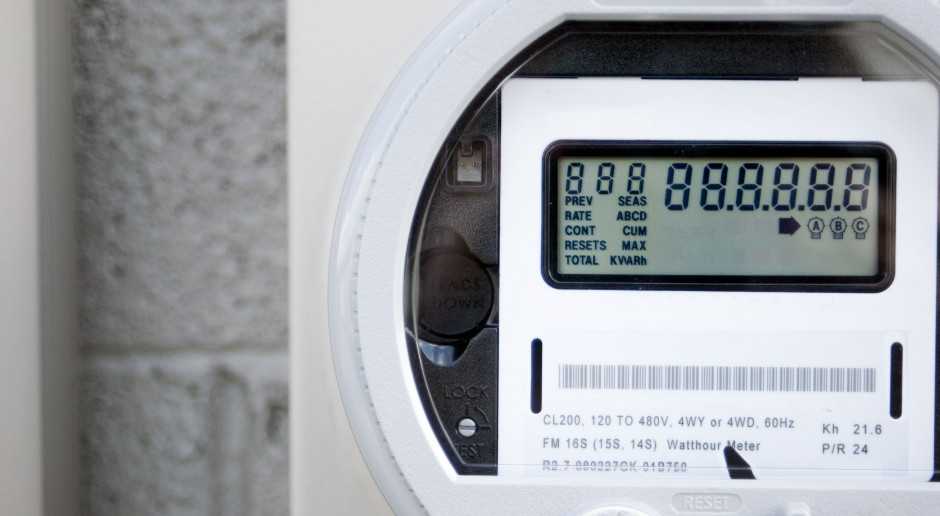

Электронные счетчики для измерения электроэнергии имеют другой принцип работы. Здесь устанавливаются датчики, передающие напряжение и ток преобразователю. Далее образуется импульс, который распознает контроллер, а затем выводит показания на дисплей. Эти цифры постоянно находятся в памяти устройства. Даже при отключении света не происходит обнуление, ведь прибор переходит в автономный режим.

Когда у меня появится интеллектуальный учёт и сколько это будет стоить?

за счёт сетевых компаний и гарантирующих поставщиков будут устанавливаться не всем желающим

Прибор учёта отсутствует или утрачен;
Прибор учёта вышел из строя;
Истёк срока эксплуатации прибора (он составляет 25-30 лет);
Прибор не соответствует классу точности (2.0 для бытовых потребителей – то есть его погрешность лежит в интервале 2%. Старые счётчики с классом 2.5 должны быть выведены из эксплуатации. Класс точности – это цифра в кружочке на лицевой панели прибора);
Истек интервал между поверками – обычно этот интервал 16 лет для бытовых приборов. Но, в связи с противокоронавирусными мероприятиями, показания счётчика с истекшим межповерочным интервалом у бытовых потребителей принимаются до 1 января 2021 года;
При технологическом присоединении к сети, при строительстве многоквартирных домов застройщиком.

С 1 июля 2020 года по 31 декабря 2021 года сетевые компании и гарантирующие поставщики могут устанавливать обычные приборы учёта (но, если им выделили в тарифе средства на интеллектуальные приборы учёта, они будут устанавливать интеллектуальные);
А вот уже с 1 января 2022 сетевые компании и гарантирующие поставщики все новые счётчики устанавливают с интеллектуальным функционалом и предоставляют доступ к своим системам, чтобы потребитель мог удалённо видеть все данные, которые этот счётчик собрал: через личный кабинет на сайте или мобильное приложение. Вход будет под вашим логином и паролем, и вы увидите только свои интеллектуальные счётчики.
Ещё один момент: если вы – владелец дачного или садового домика, гаража в гаражном кооперативе, офиса в офисном здании, если в вашем кооперативе или посёлке внутрипоселковая сеть не принадлежит ни одной из сетевых компаний региона (она может принадлежать всем владельцам в определённых долях, или принадлежать кооперативу), то ни у одной сетевой компании, ни у гарантирующего поставщика нет обязанности бесплатно устанавливать приборы учёта в таких точках (за исключением точки на вводе в посёлок, кооператив, офис, где начинается граница сетевой компании – там устанавливает сетевая организация). Ваше право, как владельцев, собраться и решить, какой учёт вы будете ставить – интеллектуальный или обычный, самый дешёвый. Аналогично – внутри границы завода, торгового комплекса, если там нет сетей ни одной сетевой компании, то владельцы цехов, помещений устанавливают учёт за свой счёт.

в сетевую организацию (если у вас индивидуальный дом или иное помещение, подключённое не к внутридомовым сетям многоквартирного дома)квартира в многоквартирном доме, имеющем общую сеть или нежилое помещение в многоквартирном доме, подключённое к внутридомовым сетям, то вы обращаетесь к гарантирующему поставщику.Но какова цена интеллектуального учёта? ожидается, что темпы роста тарифа населения не превысят инфляциюКак же уменьшить, оптимизировать тарифную нагрузку от внедрения интеллектуального учёта?Мы, энергетики, всё же надеемся, что конкуренция между производителями интеллектуальных приборов и систем приведёт в ближайшие годы к существенному падению цен (исторически цены на всю электронику имеют тенденцию к снижению, в особенности на ту электронику, что использует элементную базу не самой высокой производительности).
комплексное оснащение многоквартирных домов учётомкомплексное оснащение многоквартирных домовмноголетняя программа оснащения ИСУНо для принятия такой программы комплексного оснащения интеллектуальным учётом нужно внесение изменений в существующее законодательство, которое позволило бы региону решать на месте, как, в какие сроки и с какими технологиями эффективнее внедрять интеллектуальный учёт.

Что говорят депутаты?

Слухи о странной работе умной техники докатились и до Жогорку Кенеша. Специалист в области энергетики, окончивший Фрунзенский техникум советской торговли, депутат Кожобек Рыспаев заявил, что среди населения в последние дни усиливается недовольство в связи с неправильным подсчетом потребленной электроэнергии.

«Люди уже бунтуют, кому-то счет приходит меньше, кому-то больше. Пусть ответят те лица, которые начали внедрение счетчиков. Почему единого сервера не было с самого начала? 115 тыс. штук установлено, а уволен только 21 контролер. Хотя говорили, что контролеров не будет», — выступил в защиту населения нардеп.

Электронный счетчик электроэнергии: как снимать показания?

Устройства подобного типа имеют различную конструкцию, поэтому принцип снятия показаний тоже отличается. Для того, чтобы разобраться с такими действиями, необходимо рассмотреть востребованные модели, которые устанавливают в нашей стране.

Таблица 1. Популярные модели электронных электросчетчиков.

Название прибора, иллюстрация	Характеристика и способ снятия показаний
«Меркурий 200»	Это удобное для монтажа устройство с брелоком в комплектации. Фиксируется счетчик в то же место, куда и механическая модель. Сначала рассмотрим вариант использования электроэнергии по одной ставке. Это значит, что оплата будет такой же, независимо от времени суток. Здесь достаточно взглянуть на дисплей устройства и переписать цифры, кроме последней. После чего эти данные сообщаются контролерам. Так, если расчет предполагает дневную и ночную ставку, то способ снятия показаний будет отличаться. На дисплее располагается буква «T» и число, где 1 – это дневной тариф, а 2 — ночной. Пользователю достаточно нажать на главную кнопку ввода, чтобы посмотреть сначала показания дневного расхода электричества, а затем и ночного.
«Меркурий 230»	От предыдущего устройства этот счетчик отличается наличием трех фаз. В остальном не существует каких-либо принципиальных отличий в их работе. Это значит, что и снять показная будет просто. Здесь тоже предстоит нажать на главную кнопку ввода, чтобы посмотреть показания по различным тарифам, в этой модели их три (пиковый, полупиковый, ночной). Это значит, что следует смотреть цифры от «T1» до «T3».
«Эргомера»	Если вы смогли разобраться с показаниями предыдущих приборов, то с этими электросчетчиками не возникнет сложностей. Отличие заключается только в том, что кнопка ввода имеет другое название (ПРСМ). В остальном, необходимо по такому же алгоритму переписать числа на дисплее.
«Микрон»	Разобраться с этим электросчетчиком будет уже сложнее, ведь у него на корпусе имеется только одна кнопка, а показания на дисплее не отображаются. Так, в нижней части под экраном имеются указатели с несколькими числами. Поэтому основную кнопку на приборе следует нажать несколько раз, пока на дисплее не появится обозначение дневного тарифа и «R+». После чего необходимо записать цифры. Далее следует зажимать клавишу до тех пор, пока не появится обозначение ночного тарифа и «R+». Продолжить эти действия необходимо в том случае, если имеются и другие переходные тарифы.
«Сайман»	Отличительной особенностью этого электросчетчика является отсутствие каких-либо клавиш с внешней стороны. Тем не менее, будет легко снять с него показания. В этом случае необходимо выждать время, пока на дисплее высветится показание по тарифу «день/ночь» или общему.

Принцип работы всей системы

Автоматическая передача показаний счётчиков электроэнергии производится последовательно по трём этапам:

Снятие показаний.
Передача их в центр сбора.
Анализ и передача на хранение.

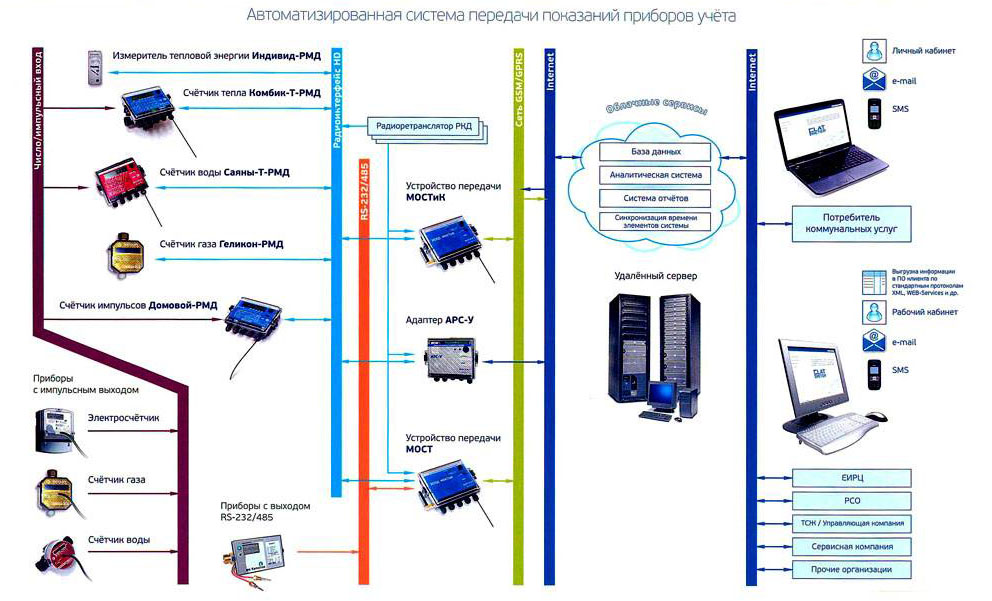

Принцип работы системы контроля сбора данных

На первом этапе задействованы сами счётчики. Сюда же можно добавить различные приборы контроля, которые подключаются непосредственно к каналу интерфейса. Сам канал используется для передачи полученных данных. Необходимо отметить, что возможности передатчика данных ограничены, поэтому к одному из них можно подключить не более 32 контролирующих прибора.

Что касается второго этапа, то здесь всю работу выполняют контроллеры. Последние считывают передающую информацию и транспортируют сигнал между двумя линиями интерфейсов.

Третий этап – это сервер, установленный в энергосбытовой организации. Самое главное во всей это связке – программное обеспечение. Именно оно позволяет проводить все операции и периодически перенастраивать работу приборов.

Законность мероприятия

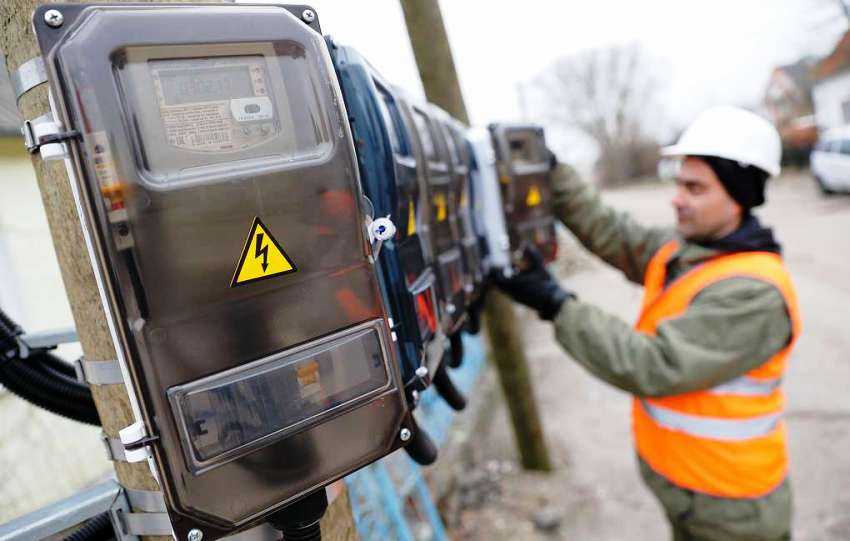

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Как установить однофазный электросчетчик

Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения УЗО. Вариант установки счётчика зависит от нескольких технических моментов. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов.

Как подключить счетчик электроэнергии в частном доме на улице Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя. Подключение счетчика в подъезде Для начала нужно сделать ответвления от питающей линии. В этом случае вы сможете сэкономить на электроэнергии. Многотарифные электросчетчики Потребление электроэнергии неравномерное в разное время суток.

По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Они более надежны, компактны, а результат измерений выводится на дисплей. За счет этого изготовитель гарантирует, что провода будут подсоединены правильно. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Схемы подключения приборов учета электроэнергии

Если считать эти клеммы слева направо, то первая клемма — это приходящая фаза, вторая клемма — выходящая фаза. Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Им разрешается только включать автоматы защиты в распределительном отделении, если они сработают от перегрузки или короткого замыкания. Чаще всего он устанавливается в коридоре или у входной двери. Как самостоятельно сделать проводку в доме читайте тут. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика. На следующем рисунке изображена схема подключения электросчетчика. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

В квартирах монтаж электросчетчиков производится на лестничной площадке. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности. Монтаж щитка ввода СИП и счетчика своими руками

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Статья по теме:

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.
